储运大容积气瓶管束式集装箱

分类：

储运大容积气瓶管束式集装箱

产品描述

商品名称: 储运大容积气瓶管束式集装箱

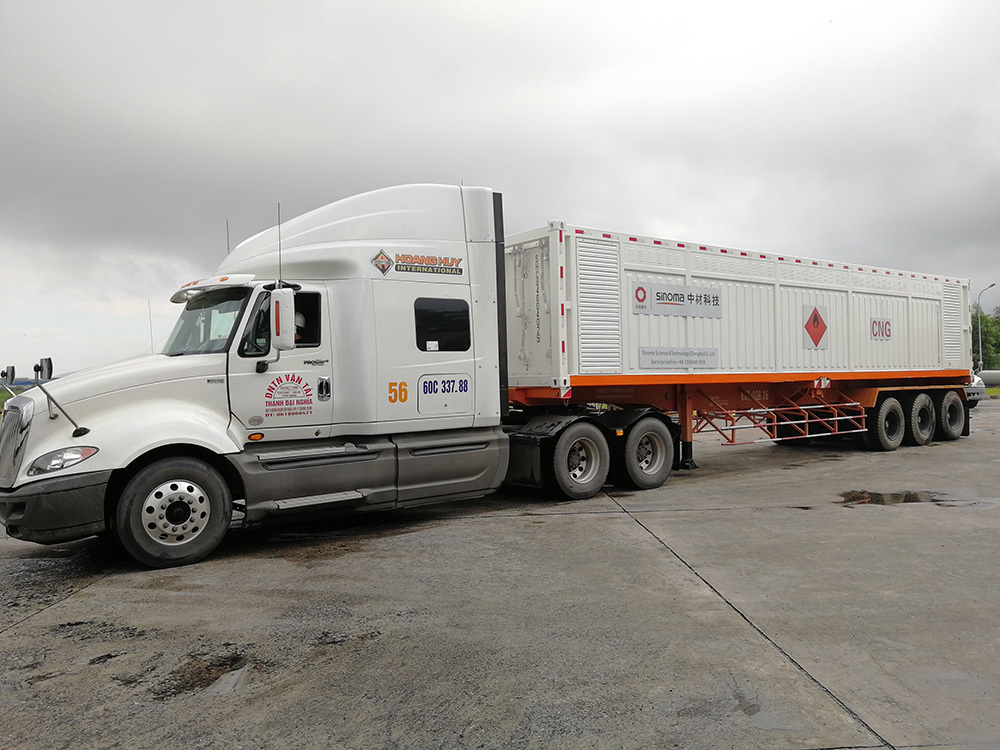

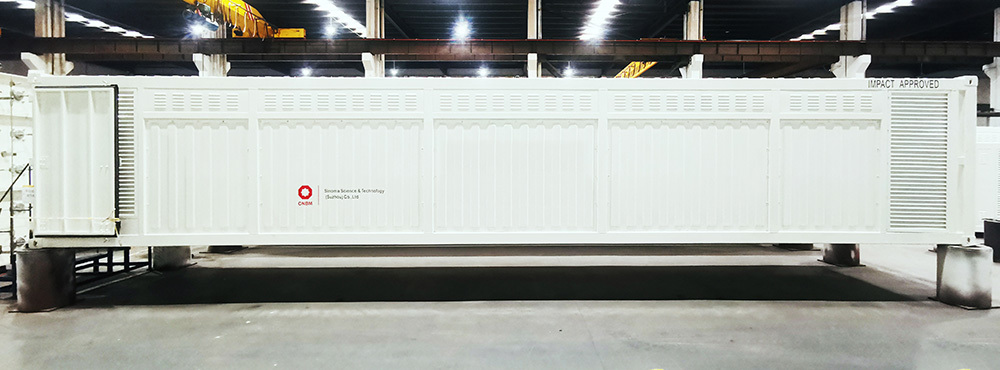

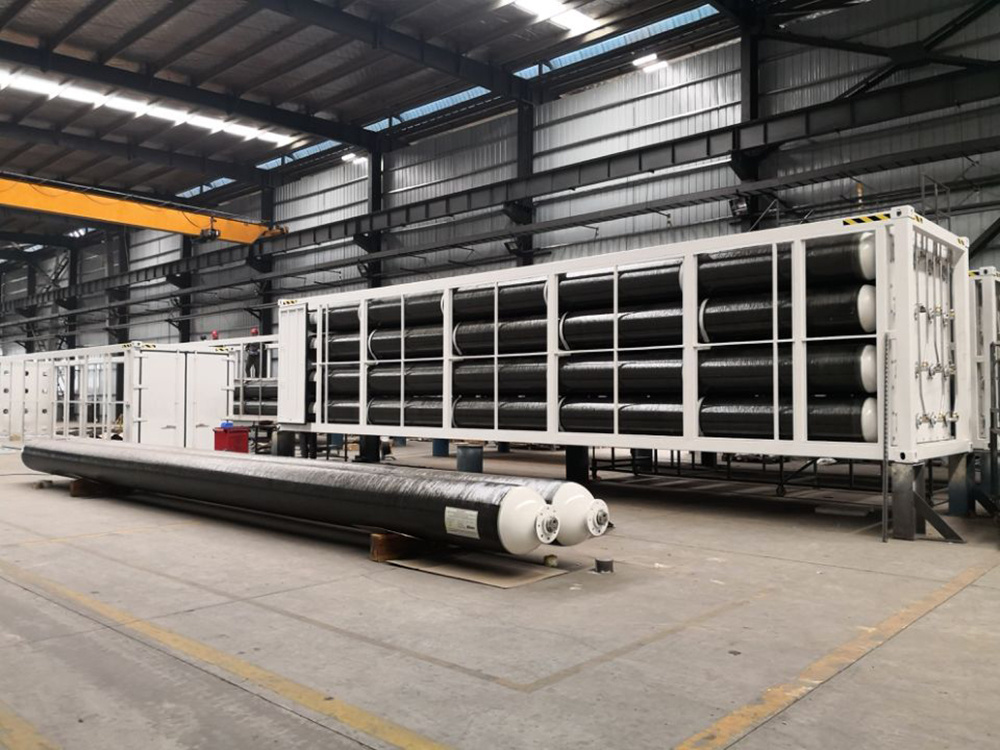

公司推出管束式运气集装箱产品为高纯度气体的储运提供完善的解决方案。产品采用钢质长管或碳纤维环缠钢质复合长管以管束式设计，用于高纯度气体运输。
现有20MPa I型长管（钢质长管）管束式集装箱、30MPa-II型长管（钢质长管+碳纤维环缠）管束式集装箱两种工作压力等级的产品，可根据客户需求定制、选择差异化产品。
产品适用于天然气、氢气、特种气体等高纯度气体运输。公司已取得ISO11120，ISO11515，CSC，ADR/RID，TPED，IMDG，DOT等证书，产品远销四十多个国家和地区。

管束式集装箱参数信息

产品型号	TBC6/TUBE1-719-4170-20	TBC9/TUBE2-C-719-4200-20	TBC7/TUBE1-719-3766-20	TBC9/TUBE2-C-719-4200-20	TBC8/TUBE2-C-719-3985-30

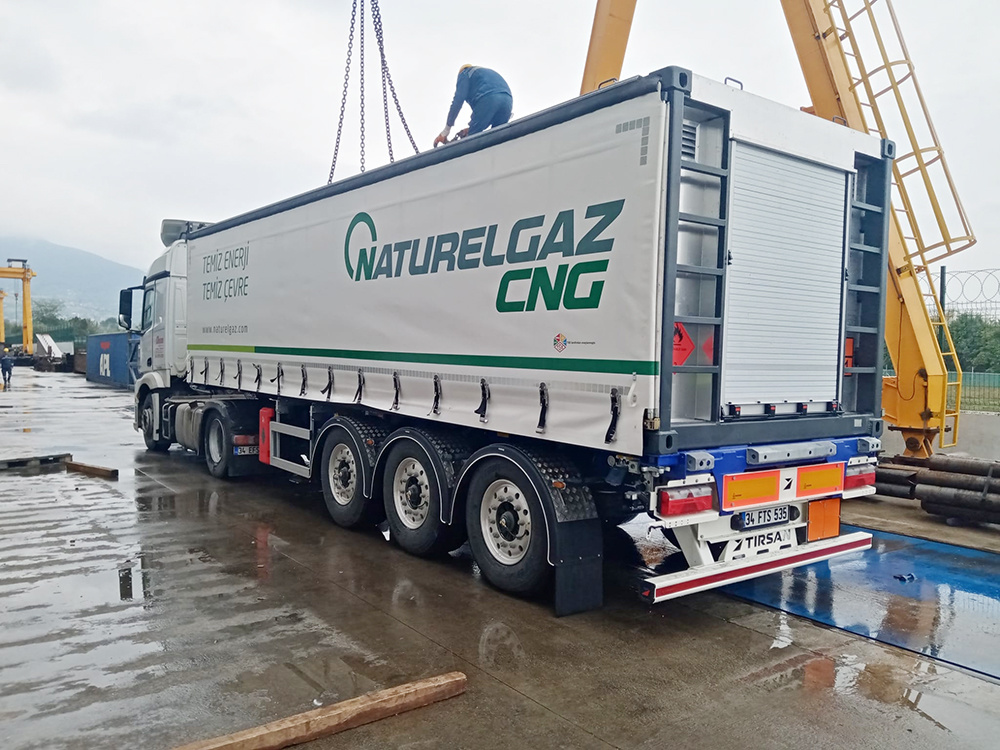

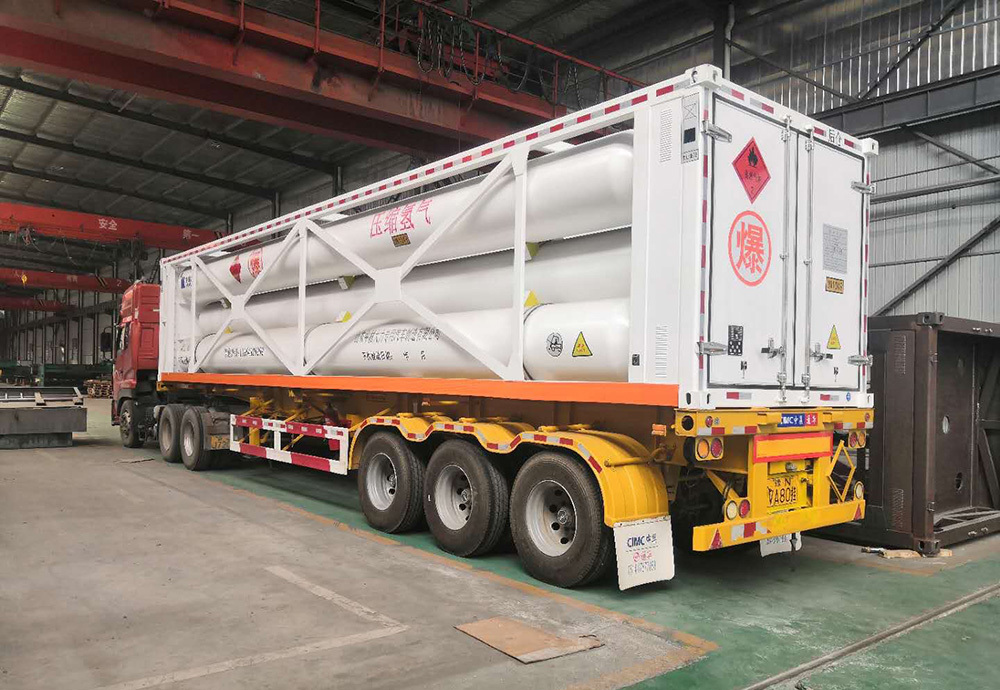

充装介质	天然气CNG	天然气CNG	氢气H2	氢气H2	氢气H2
公称工作压力(15C)(MPa)	20	20	20	20	30
空箱质量(kg)	30462	27555	34346	27700	34060
最大允许充装量(kg)	4560	6895	390	558	666
额定质量(kg)	35022	34450	34736	28258	34726
总容积(m³)	25.02	37.8	26.43	37.8	31.88
充装介质体积(Nm³)	6336	9576	4676	6687	7986

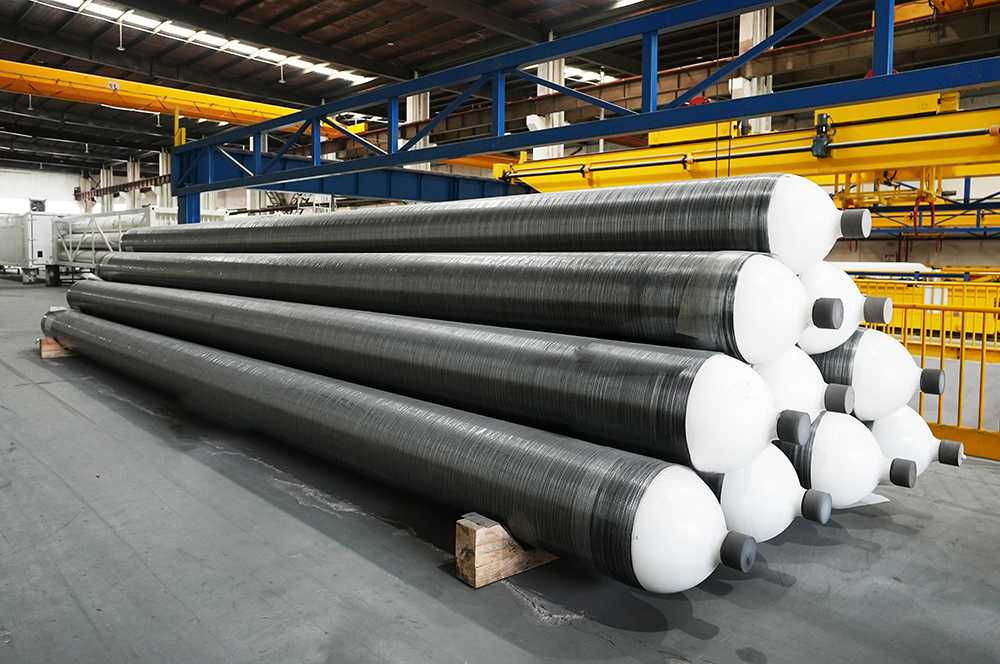

瓶体材料	4130X	4130X+碳纤维	4130X	4130X+碳纤维	4130X+碳纤维
气瓶规格(外径*长度)mm	Ф719*12190	Ф739*11500	Ф719*11070	Ф739*11500	Ф745*11300
气瓶数置(支)	6	9	7	9
箱体尺寸(长x宽x高)mm	12850×2438×1500	12192×2438×2552	12192×2438×2280	12192×2438×2552	12192×2438×2370

站用瓶组气瓶参数

瓶式容器规格(外径×长度)mm	Ф559×11770	Ф719×11740	Ф559×8976	Ф485×7955	Ф485×11728	Ф524×8440
充装介质	氢气H₂	氢气H₂	氢气H₂	氢气H₂	氢气H₂	氢气H₂
工作压力(MPa)	20	20	25	45	45	90
公称水容积(m³)	2.35	4	1.7	1	1.5	1
工作温度(℃)	-40～85	-40～85	-40～85	-40～85	-40～85	-40～85
单瓶重量(Kg)	3377	5023	3119	3212	4759	4178
标准	企标	企标	企标	企标	企标	企标
1. 站用瓶组总容积可根据客户要求由气瓶数量组合确定； 2. 站用瓶组分级方式，可根据客户需求定制。

Y瓶
Y瓶是充装高纯度工业气体的压力容器，适用于充装氮气、氦气、硅烷、三氟化氮、六氟化硫、一氧化二氮、混和气体等高纯度气体。
已取证规格(工作压力：16.6MPa)：
√ TUBE1-610-440-16.6
√ VTUBE1-610-470-16.6
√ TUBE1-610-520-16.6
均已通过GB+TPED\DOT-3AA产品认证。
